Der Hauptswitch hat 36× 1-Gbit/s-Ports, 12× Multi-Gig-Ports (10/5/2.5/1 Gbit/s) und 4× SFP+ mit 10 Gbit/s. Zwei der SFP+-Ports sind mit dem Server belegt, die restlichen zwei sind frei.

Ihr könnt jeden Port benutzen, der euch passt.

Achtung

Habt ihr nur eine 1-Gbit/s-Netzwerkkarte, lasst die schnellen Ports für alle mit schnellerer Karte frei.

Die schnellen Ports (Multi-Gig und SFP+) sitzen am Switch rechts und haben blaue Kappen, die normalen 1-Gbit/s-Ports schwarze.

Server

Der Server benötigt zwei Stromkabel damit er ohne Warnungen startet. Fehlt eines der Kabel kann der Start länger dauern.

Im Autohaus gibt es zwei Quellen für Internet:

1. 50 Mbit/s vom Wohnhaus
2. 150 Mbit/s vom Autohaus

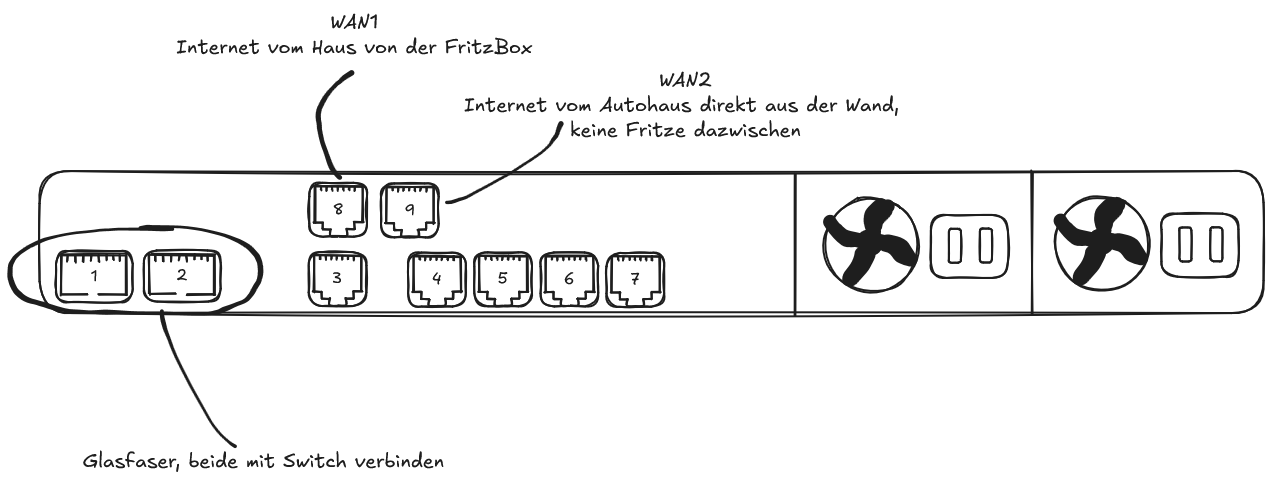

Am Server ist Port 8 (WAN1) für den Internetanschluss im Wohnhaus mittels DHCP konfiguriert und Port 9 (WAN2) für den Anschluss im Autohaus mit PPPoE.

Achtung

Es ist sehr wichtig dass die Kabel hier richtig eingesteckt werden, ansonsten gibt es keine Internetverbindung!

Das Kabel an Port 8 vom Wohnhaus kommt von einer FritzBox (bzw. einem Router) während das Kabel vom Autohaus zu Port 9 NICHT von der FritzBox kommen darf. Das liegt daran dass der Server für Port 9 die Internetzugangsdaten der ComIN konfiguriert hat und sich selbst einwählt.
